一、應用背景

車庫屬于密閉環境空氣流通不好，車輛尾氣不易排出，尾氣中含有可燃、可爆、有害氣體，極易積累大量有害氣體，導致車庫內彌漫著嗆鼻的氣味，損害人的身體健康，隨著私家車輛及車庫的普及，導致的中毒事件也頻頻見于報端。

國家標準GBZ 2.1《工作場所有害因素職業接觸限值 第1部分∶化學有害因素》規定，一氧化碳8h時間加權平均允許濃度為20mg/m3，短時間接觸允許濃度為30mg/m2。尾氣中主要污染物為一氧化碳，因此稀釋有害氣體的標準是CO濃度，如CO稀釋到了安全濃度，其它有害成分亦到了安全濃度，設置車庫CO濃度監控系統，是保持車庫內空氣品質的必然選擇。

設計安裝車庫CO濃度監控系統，是從人體健康和節能兩方面考慮的結果，通過對CO濃度的監測，實現智能化控制與管理通風或排煙系統，自動控制風機的啟停及運行臺數，有效解決車庫內CO等有害氣體含量超標問題，同時避免通風頻率過高導致的能源浪費，在保證空氣品質的前提下兼顧節能，滿足人體健康對環境的需求。系統除日常保障車庫人員新鮮健康、安全呼吸的連續性外，也同時監測和保障如果發生火災時消防聯動系統的可靠性。也為消防人員營救爭取時間。

二、車庫CO濃度監控組成和特點

 車庫CO濃度監控系統由CO氣體探測模塊、CO氣體探測控制器、CO氣體探測主機、系統監控專用軟件等部分或全部設備組成，具有各監控位置CO濃度的遠程集中實時顯示;CO值超限自動報警;自動調節控制通風系統等特點。

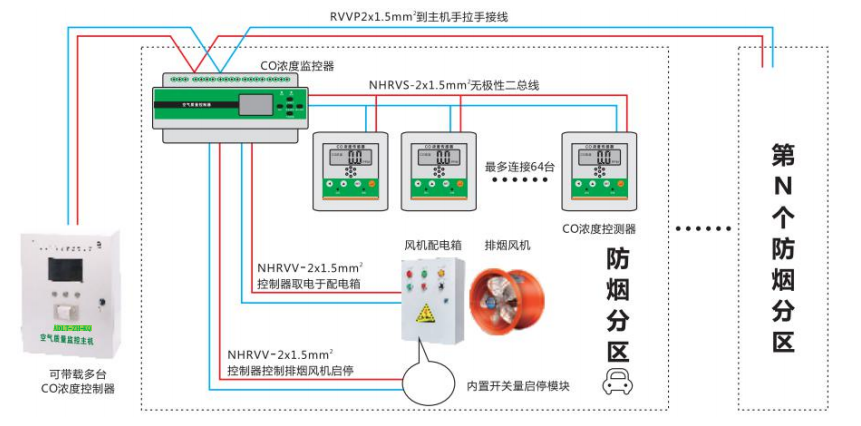

系統架構圖

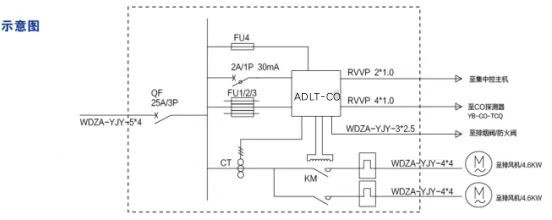

車庫空氣質量CO濃度監控設計示意圖

三、車庫CO濃度監控系統簡介

車庫CO濃度監控系統對車庫內CO濃度進行實時監測，當車庫的CO濃度超過國家標準規定上限值時，CO氣體探測模塊發出報警信號，CO氣體探測控制器收到報警信號后，自動啟動報警區域內通風或排煙系統進行稀釋；當CO濃度回落到安全濃度后，CO氣體探測模塊發出信號，CO氣體探測控制器自動停止通風或排煙系統運行；通過對CO濃度的監測，自動控制風機的啟停和運行臺數；同時將各類信息實時上傳至監控中心，CO氣體探測主機進行統一監測管理、儲存，在兼顧節能的前提下保證車庫內空氣品質。

四、車庫CO濃度監控系統設計依據及相關規范：

?國家標準G850016-2014《建筑沒計防火規范》

?《綠色建筑評價標準》GB/T50378-2019

5.1.9 地下車庫應設置與排風設備聯動的一氧化碳濃度監測裝置。

?《公共建筑節能設計標準》GB50189-2015

4.5.11 地下停車庫風機宜采用多臺并聯或設置風機調速裝置，并宜根據使用情況對通風機設置定時啟停（臺數）控制或根據車庫內的一氧化碳濃度進行自動運行控制。

?JGJ100-2015《車庫建筑設計規范》

7.3.8 中型及以上機動車庫送風、排風機宜選用多臺并聯或變頻調速，運行方式宜采用定時啟、停風機或根據室內CO氣體濃度自動控制風機運行。

?GB50736-2012《民用建筑供暖通風與空氣調節設計規范》

6.3.8 第5條 條文說明∶對于車流量變化較大的車庫，當車流量變化無規律時宜采用CO濃度傳感器聯動控制多臺并聯風機或可調速風機的方式，會起到很好的節能效果。CO濃度傳感器的布置方式∶當采用傳統的風管機械進、排風系統時，傳感器宜分散設置。

?JGJ/T229-2010《民用建筑綠色設計規范》

9.5.5 設置機械通風的汽車庫，宜設一氧化碳檢測和控制裝置控制通風系統運行。

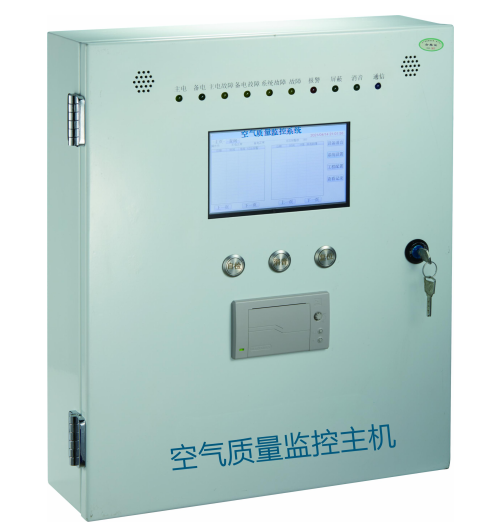

五、車庫CO濃度監控主機_空氣質量監控主機

ADLT-ZH-KQ車庫CO濃度監控主機用于車庫CO濃度監控系統中CO氣體探測控制器和CO氣體探測模塊的數據狀態顯示，以及超限狀態的報警提示和異常記錄;

該產品滿足JGJ/T 461-2019《公共建筑室內空氣質量控制設計標準》、GB/T 50378-2019《綠色建筑評價標準》、GB 50189-2015《公共建筑節能設計標準》等相關國家及地方標準中的功能和性能需求。

該產品采用壁掛式安裝，觸摸式操作。易于安裝拆卸，占用空間小等優點;

主要技術指標

● 回路限制

監控器有一路 485線。最多可監控 200 臺空氣質量控制器。

主電源工作電壓  AC220V

●備用工作電源  1節蓄電池12V7AH可持續供電至少8 小時

●殼體和外形尺寸 1.5mm冷軋鋼板，內外表面均噴塑處理;外形尺寸∶

長寬高 505mm×415mm×135mm

●功耗 監視狀態下小于30W，故障狀態下小于60W

●控制輸出

一路自動繼申器輸出（故障時自動繼電器輸出）。輸出類型∶ 繼電器無源觸占

輸出 觸點容量∶AC220V/3A，DC30V/3A

 ●通訊傳輸距離 485通訊距離小于800m，截面積RVS-1.5mm2的雙絞線。

●打印機 微型熱敏打印機，漢字打印輸出

● 其他參數

耐 壓∶AC1500V，60s（外部接線端子與外殼）工作溫度∶0℃～+40℃

儲存溫度∶-20℃～+70℃ 相對濕度∶≤95%，無冷凝

● 可靠性要求

平均無故障工作時間不小于50000 小時。

● 維修性要求

結構牢固、簡單，拆卸維修方便。

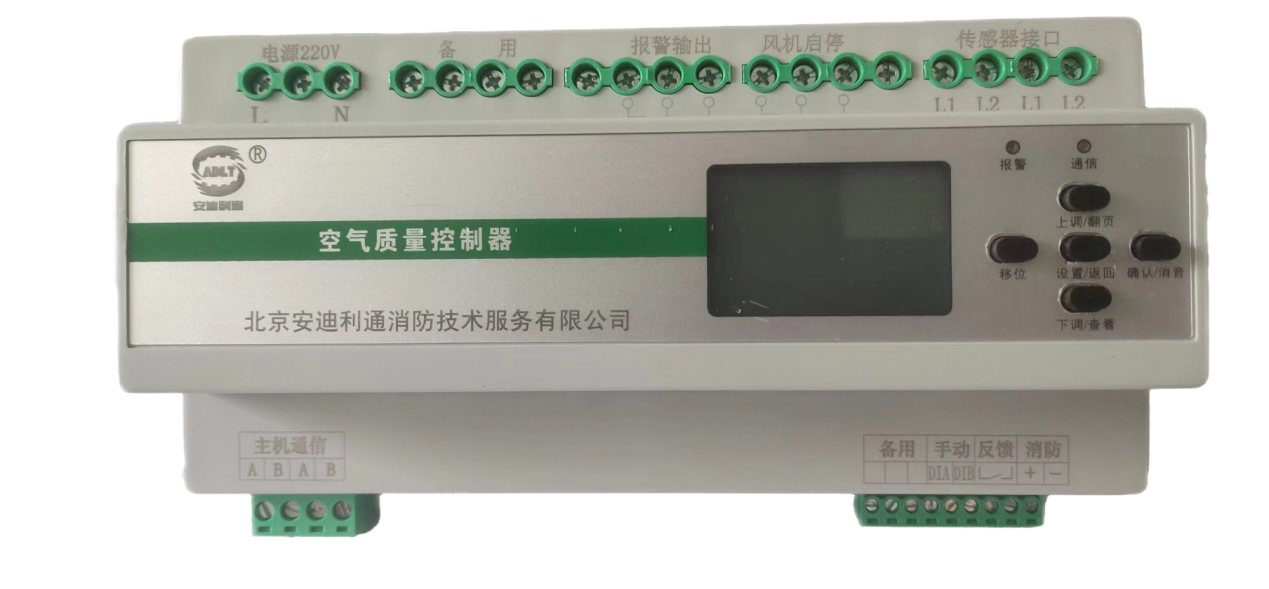

八、空氣質量控制器_CO氣體探測控制器ADLT-CK

CO氣體探測控制器ADLT-CK是車庫 CO 濃度監控系統主要組成部分之一，通過CO氣體探測模塊實時監測CO濃度，當 C0氣體探測模塊將報警信號傳輸至控制器時，控制器將輸出啟動信號至風機控制模塊，啟動風機。通常地下車庫排（煙）風機為雙速風機，控制器只對接低速啟動控制模塊。高速啟動控制模塊由消防控制模塊進行控制。當CO濃度回落到安全濃度后，聯動控制排（煙）風機關停，以起到節能作用。空氣質量控制器ADLT-CK可安裝于排（煙）風機配電箱中，或選配控制箱安裝在墻上或機房?jī)?nèi)。

產品技術參數

1、外形尺寸∶178*88*64mm

2、供電∶AC220V

3、輸出∶2組開關量，1組常開1組常閉，報警輸出無源節點

4、顯示∶LCD中文液晶顯示

5、通信方式∶二總線無極性

6、監控點位∶最大64個節點

7、安裝方式∶35mm標準導軌安裝

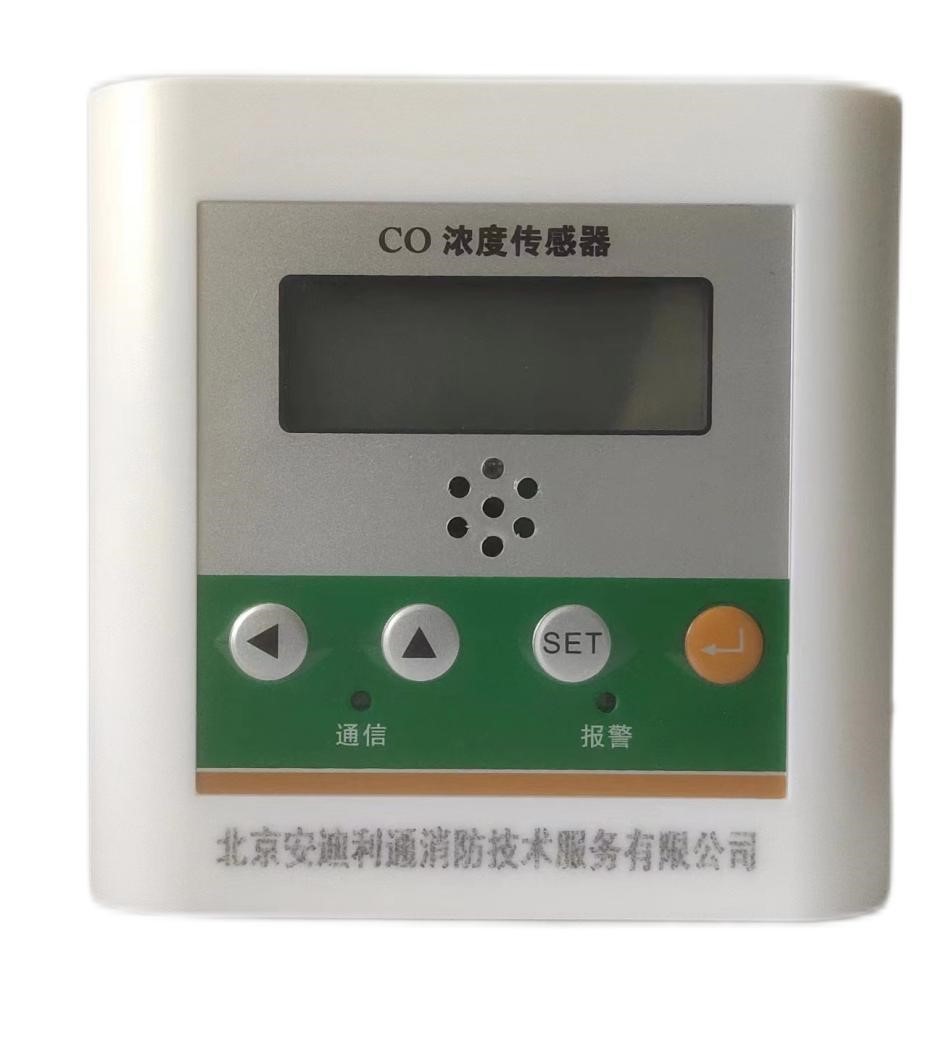

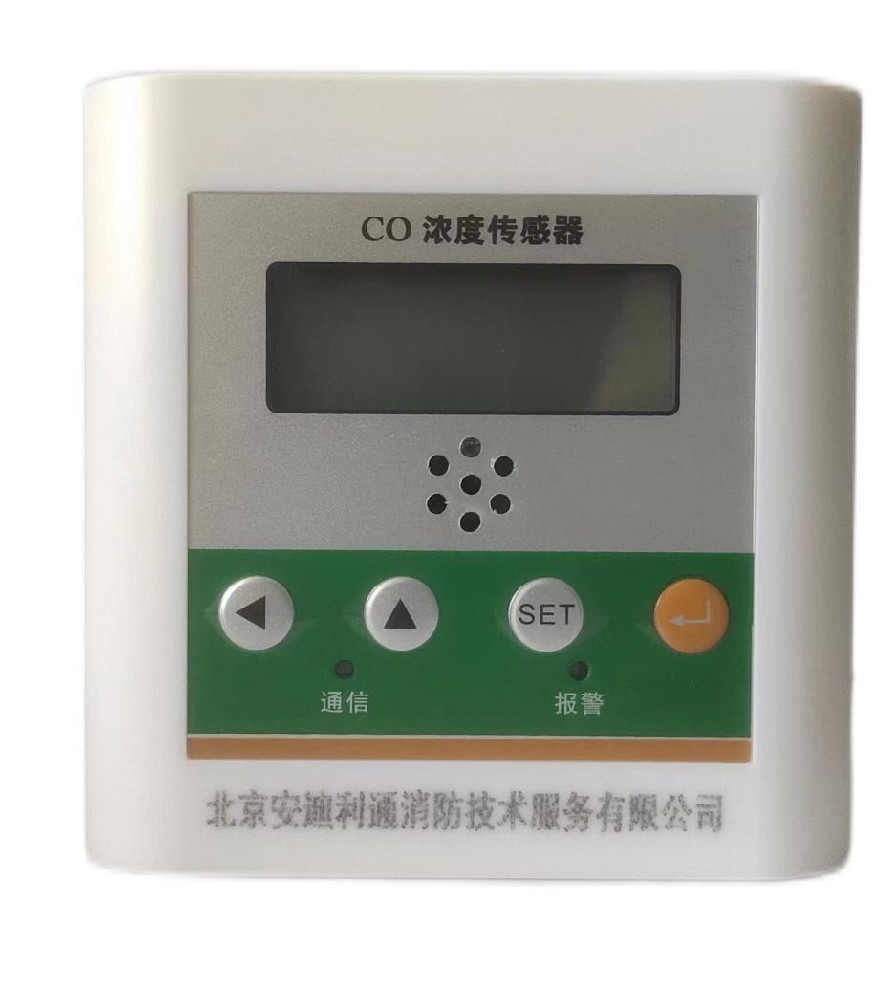

九、氣體探測模塊_CO濃度傳感器_CO濃度探測器

1、基本功能

實時檢測CO濃度值并上傳至CO氣體深測控制器

CO濃度值顯示

◆具有唯一的地址編碼，方便調試和后期維護

◆聯動CO氣體探測控制器控制

2、功能描述

對氣體濃度值要求比較高的場合，進行聲光報警，實時探測氣體的濃度值，將所探測的氣體濃度值轉換為多種信號，輸出報警歷史數據記錄。

3、基本參數

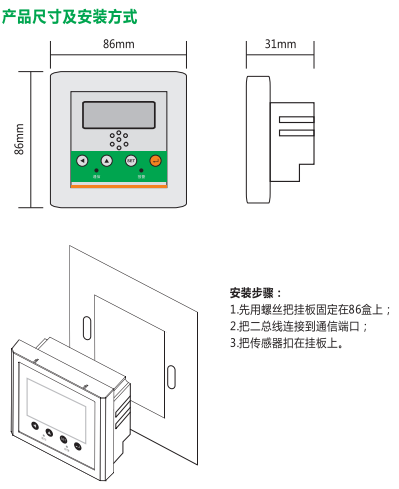

4、產品尺寸及安裝方式：

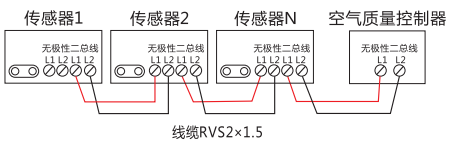

5、產品布線方式：
